MRB65Z-63 DC直流斷路器
適用范圍
MRB652-63系列直流斷路器適用于額定電流63A及以下，直流額定電壓至440V的線
路中，用來對直流配電系統的設施和電氣設備進行過載、短路保護之用，也可用作線路
操作轉換作用，廣泛用于電力、工礦等行業。
本產品符合IEC60898.2 GB10963.2

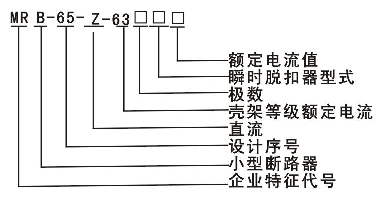

型號及其含義
技術參數
按直流額定電流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
按瞬時脫扣器的型式分：B型(4ln<ln≤7ln)，C型(7ln<ln≤15ln)。
按極數分：單極斷路器(1P)，帶二個保護極的斷路器(2P)。
按直流額定電壓分：125V、220V、250V、440V。
額定短路分斷能力：6KA
機械壽命：不低于1 0000次
接線適用于25平方毫米以下導線連接
過電流保護特性：見表1
表1：過電流保護特性
序號 | 脫扣器額定電流(A) | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 |
1 | 1～63 | 冷態 | 1. 13ln | t>=1h | 不脫扣 | |
2 | 1～63 | 緊接著前項試驗后進行 | 1. 45ln | t<1h | 脫扣 | 電流在5s內穩定地上升至規定值 |
3 | In<=32 | 冷態 | 2. 55ln | 1s<t<60s | 脫扣 | |
In>=32 | 冷態 | 2. 55ln | 1s<t<120s | 脫扣 | | |
4 | 1～63A | 冷態 | 4ln | 0.1s≤t≤45s (ln≤32A)I | 脫扣 | B型 |
0. ls≤t≤90s (ln>32A)I | ||||||
1～63A | 冷態 | 7ln | 0. ls≤t≤15s (ln≤32A)I | C型 | ||
0. ls≤t≤30s (ln>32A)I | 脫扣 | |||||
5 | 1～63A | 冷態 | 7ln | t<0.1s | 脫扣 | B型 |
冷態 | 15ln | t<0.1s | 脫扣 | C型 |
|
