概述

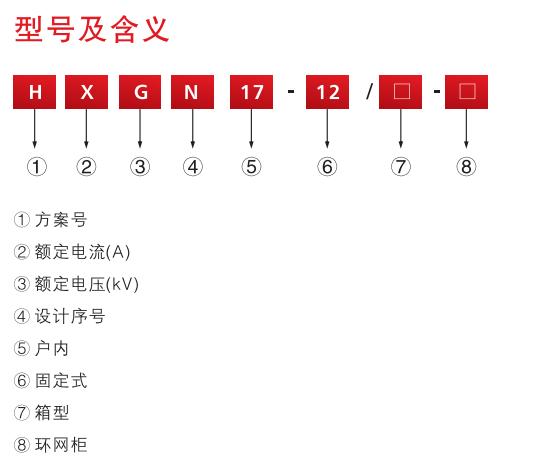

HXGN17-12型箱型固定式環網高壓開關設備(以下簡稱環網柜)，是6-10kV三相交流50Hz的環網供電和終端供電系統的戶內成套配電裝置。主要適用于廠礦、住宅小區、高層建筑、學校等配電場所，作為接受和分配電能之用。本環網柜滿足國家標準GB3906 (3-35kV交流金屬封閉開關設備)和國際標準IEC298《交流金屬封閉開關設備和控制設備》的要求，并且具有兩部提出的“五防”聯鎖勸能。

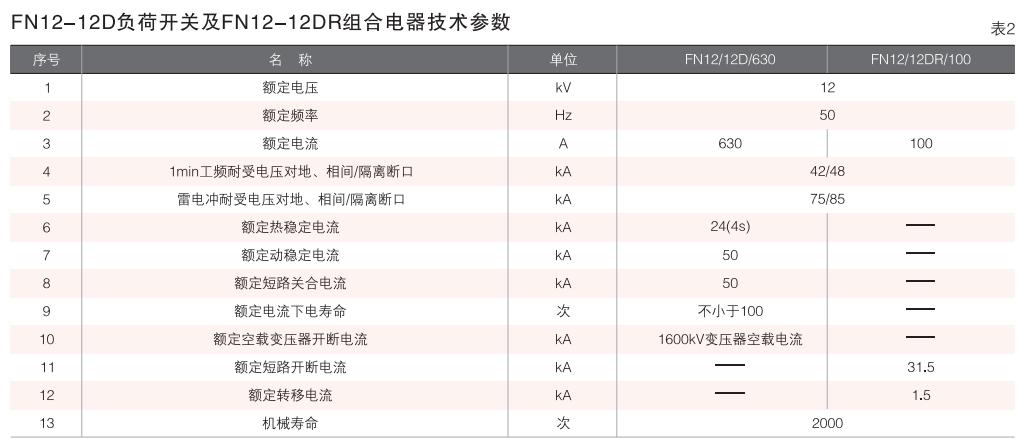

使用環境條件

◆海拔不超過1000m;(超過1000m時按國標修正)
◆周圍空氣溫度:上限+40℃，下限-25℃;
◆相對濕度:日平均值不大于95%，月平均值不大于90%(+25℃);
◆沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動場所。

結構

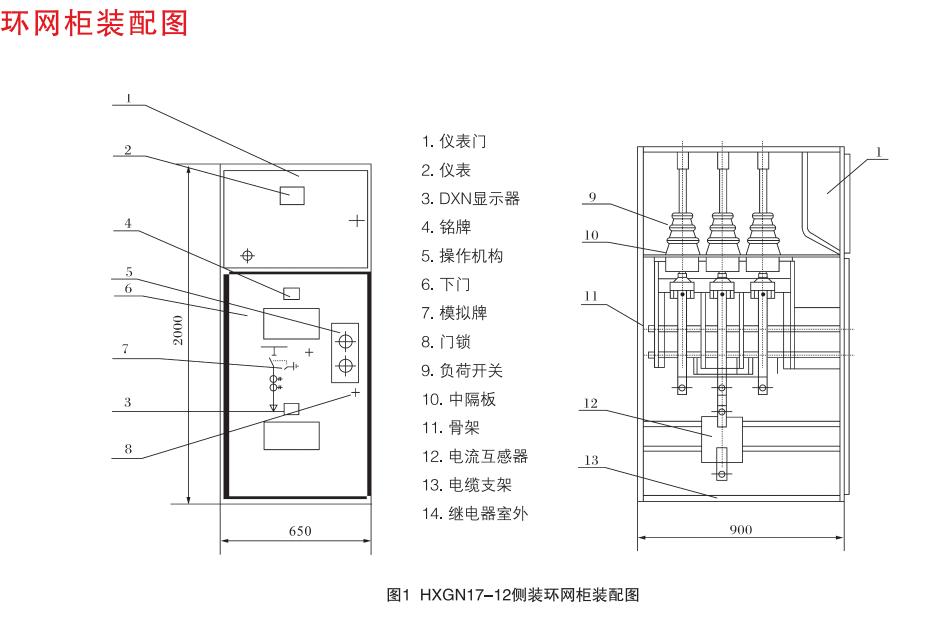

按負荷開關安裝方式不同，可分為側裝環網柜(見圖1)和正裝環網柜(見圖2),
1.側裝環網柜的結構(見圖1)
側裝環網柜由電器元件，拒體及聯鎖機構組成。
a.電器元件
電器元件主要有帶側面機構的FN12-12負荷開關VEI公司ISARC型負荷開關LKE公司LBS型或VLBS型負荷開關(9)，電流互感器(12)，電壓互感器，高壓帶電顯示器(3)等組成，并且全部固定在柜體上。
b.柜體
側裝環網柜的柜體采有全組裝結構，由骨架(11)、頂板、門板、側封板等組成封閉結構.骨架、頂蓋、面板及側封板均由鋼板折變而成。

c.聯鎖機構
環網柜內的負荷開關、接地開關、前門板之間設有聯鎖裝置，它們之間的操作關系如下:
1)負荷開關合閘時，接地開關無法合閘、前門板無法打開;
2)負荷開關分閘時，接地開關可以合閘。當接地開關處于合閘時、前門板可以打開;
3)接地開關合閘時，負荷開關無法合閘，前門板可打開;
4)接地開關分閘時。負荷開關可以分、合閘，前門板無法打開;
5)電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘位置，電磁鎖控制前門板，使其無法打開。(除用專用鑰匙緊急解鎖外)。

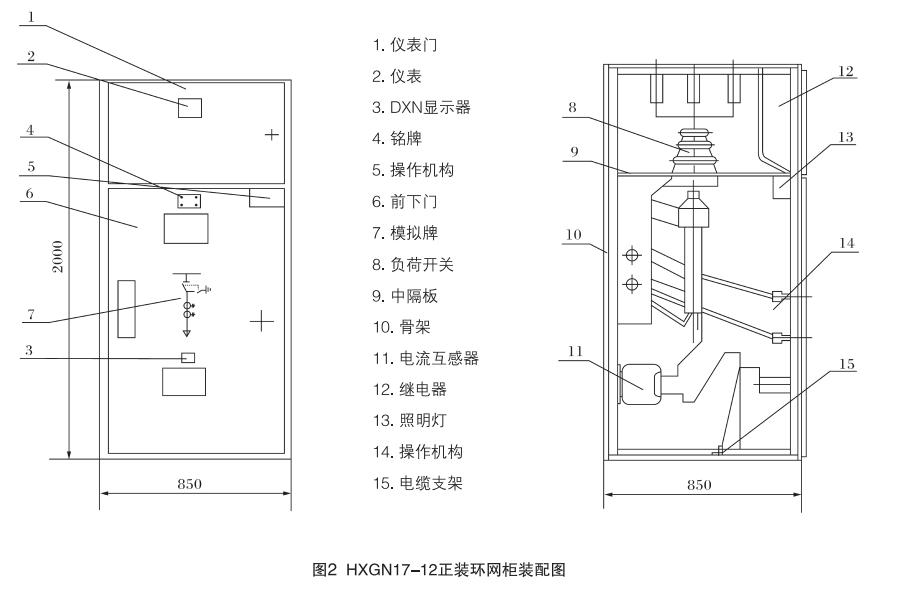

2.正裝環網柜的結構(見圖2)
正裝環網柜由電器元件、柜體及聯鎖機構組成。
a.電器元件電器元件主要由無側面操作機構的FN12-12型負荷開關，VEI公司ISARC型負荷開關.LK〔公司LBS型或VL日S型負荷開關(8)，電流互感器(11)，電壓互感器，高壓帶電顯示器(3)等組成。
b.柜體正裝環網柜的柜體采用全組裝結構，由骨架(10)、頂板、門板、側封板以及操動機構(14)等組成。
C.聯鎖機構正裝環網柜的聯鎖機構，參照5.1.3條內容。
3.母線
a.母線可用銅母線或鋁母線制造。

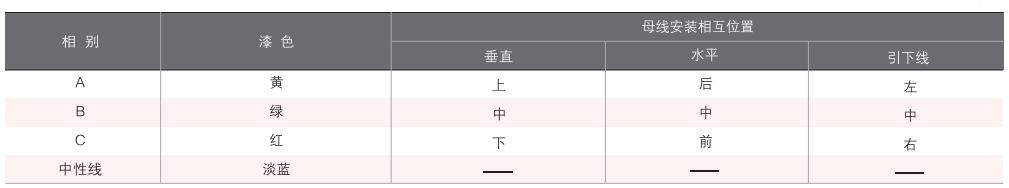

b.母線的漆色與相序見表3。

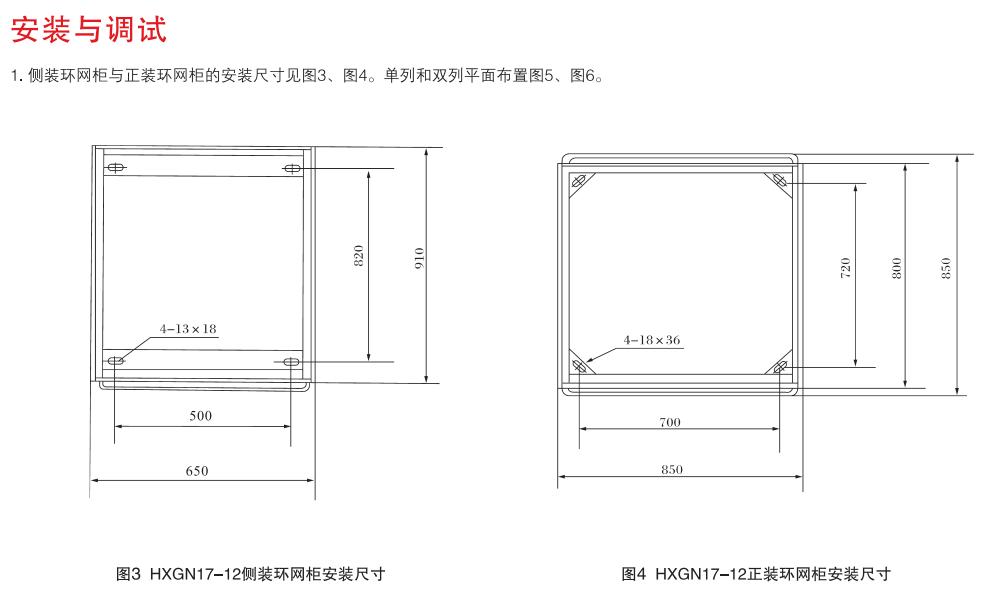

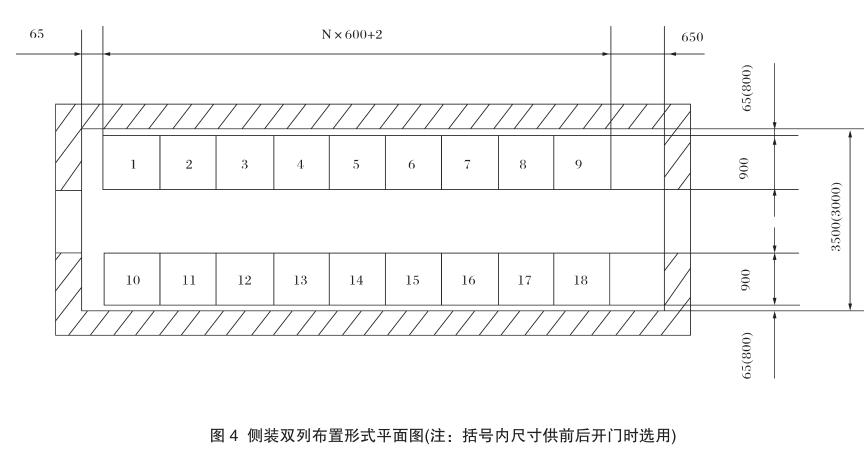

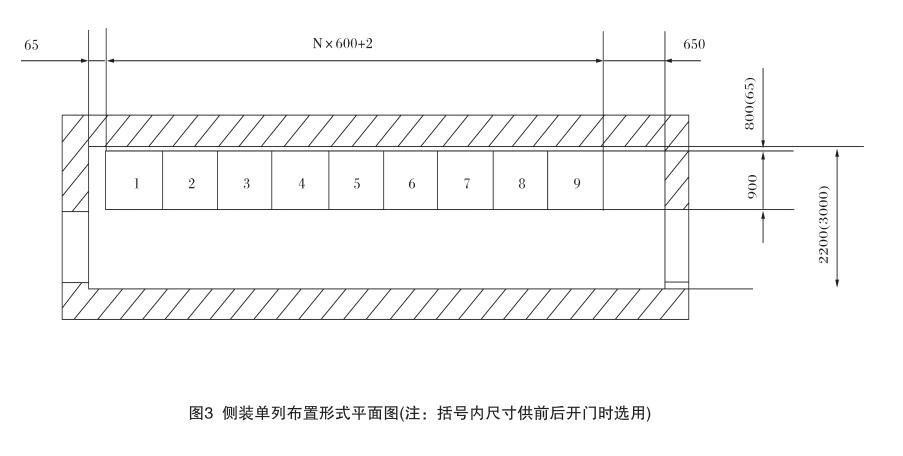

2.安裝時按環網先后順序排列在地基的導軌上，將柜體靠緊，并用螺栓固定旋緊.柜面排列整齊。
3.在各柜的母線室內裝上主母線，并用螺栓固定旋緊，在母線搭接面上需經表面搪錫處理。
4.環網柜的主接地線與配電室的接地線相連接，該連接線應能承受短路引起的熱和機械應力，能保護接地系統的連續性和可靠性。
5.安裝和和檢查主母線、電纜及連接線的安裝是否牢靠，接觸是否良好，檢查各元件性能是否正常，檢查防誤機構及開關的操作是否正常和靈活可靠。
6.安裝調試后.將開類元件及防誤攝作機構講行五次攝作夫發生異常現象.則認為開關機械操作正常。

維護和修理

環網柜在下列情況下.需進行維護和修理。
1.在運行五年后，應對該柜進行主回路和輔助回路的絕緣水平檢查。
2.滿負荷開斷100次后，應對該柜的主回路電阻及該柜內FN12-10負荷開關進行檢查;
3.在無負荷開斷2000次后.應對該柜的機構性能和機械操作進行檢查。

貯存

環網柜應放在通風良好，并能防止各種有害氣體侵入的場所。嚴禁與化學藥品、酸堿及蓄電池等保存在同一倉庫內。

隨機文件包括

◆產品合格證;
◆安裝使用說明書;
◆二次施工接線圖;
◆技術協議中規定的其它文件;
◆裝箱單;
◆其它元件附帶資料。

特注

該柜體配裝VEI公司的ISARC型負荷開關和LKE公司的LK-L日S及LK-VLBS型負荷開關時。結構性能及技術參數均達到國家標準，方案類同F(xiàn)N12型負荷開關，供設計訂貨時選用。

訂貨須知

◆訂貨時用戶須提供下列資料:
◆負荷開關安裝方式:側裝或正裝(優先選用側裝柜，其結構緊湊)

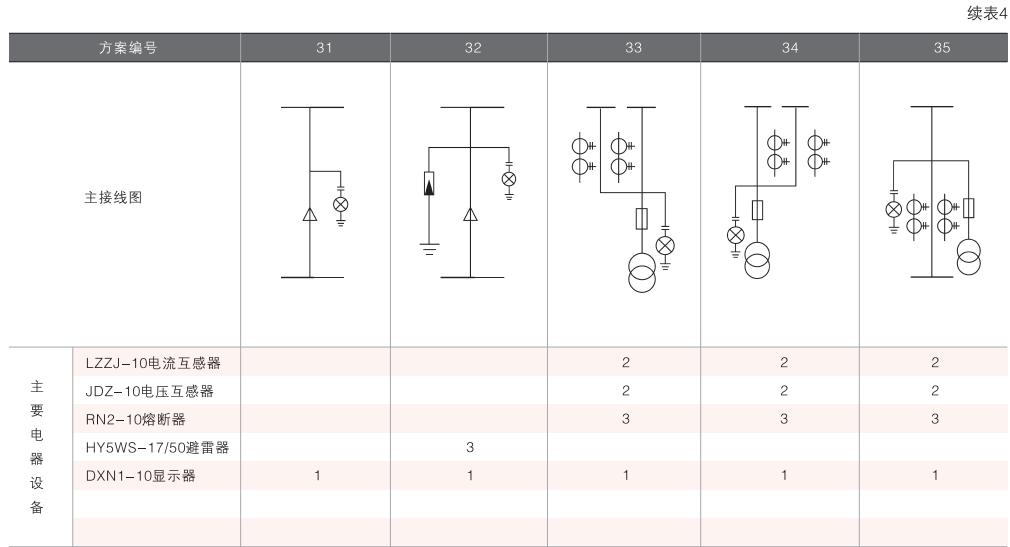

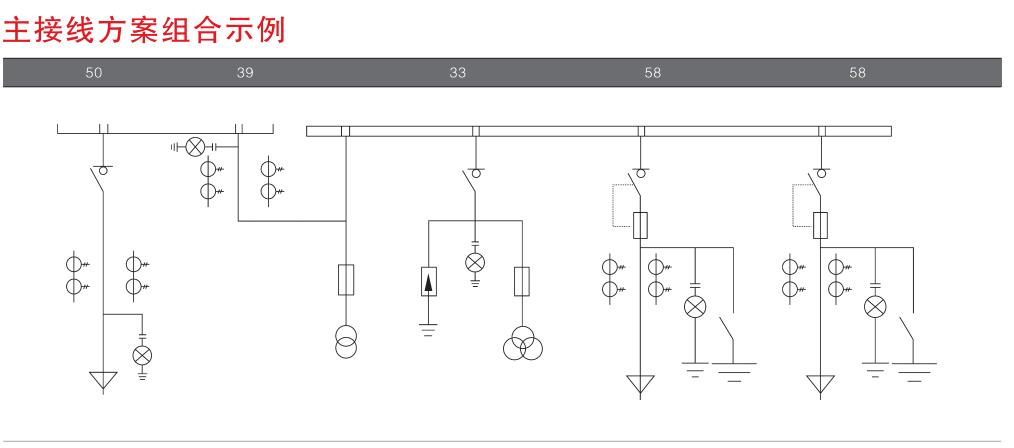

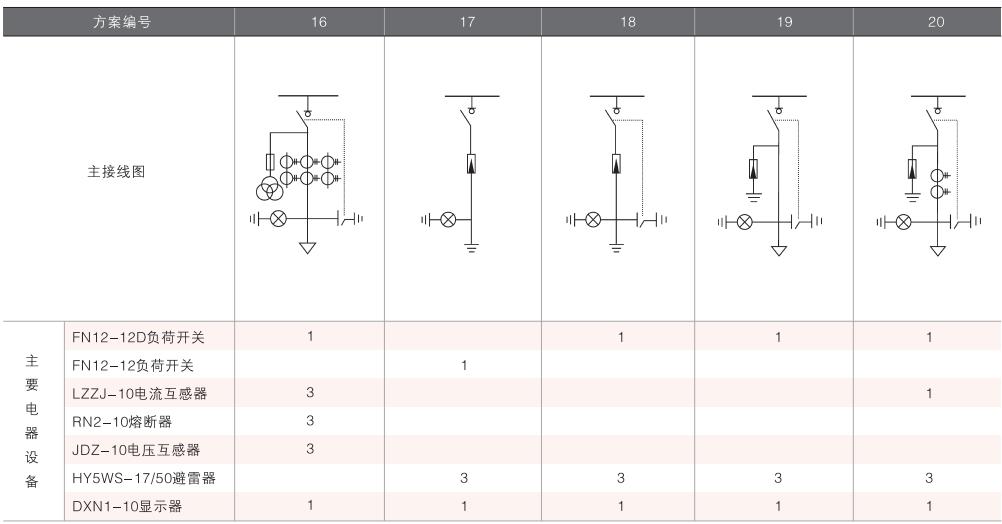

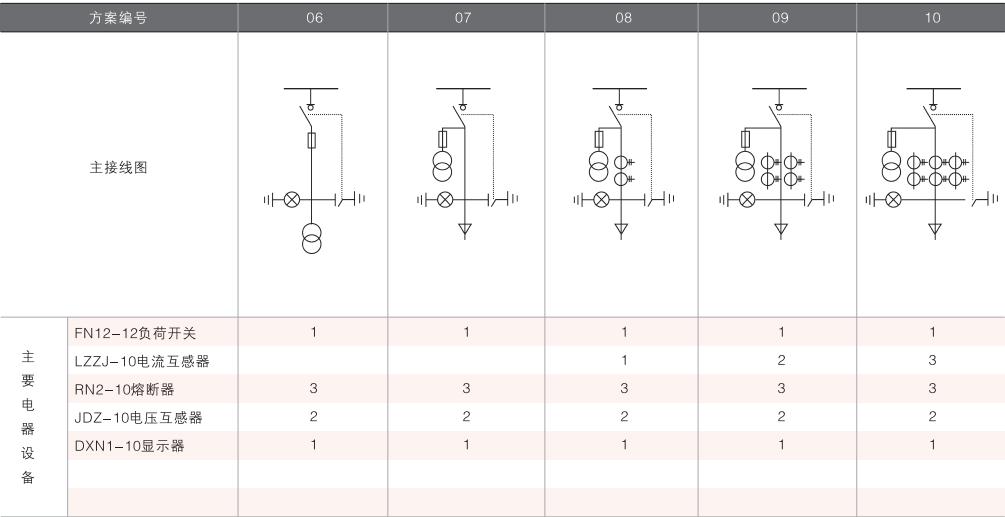

◆產品名稱、型號、方案、數量;
◆環網柜內所裝電器設的名稱、型號規格和數量;
◆環網柜的排列圖或平面布置圖;
◆訂貨時請注明主母線規格，否則按制造廠標準供給;
◆二次原理圖;
◆柜體提供色標、如無要求，則按制造廠標準色供給;
◆有特殊要求以書面說明。
